1.若何分辩三个极？
起首，来看看罕见的SO-8封装场效应管
共有八个脚，明显会有几个脚外部是相连的。
第1步： 肯定场效应管PIN1（第一脚）
体例：芯片上会用一个小圆点标示出PIN1，它普通会在芯片的左下角。
第2步： 肯定场效应管其余脚
体例：从PIN1起头，逆时针标的目的顺次为2，3，…..6，7，8脚。
第3步： 肯定三个极。
D极零丁位于一边，而G极是第4PIN。剩下的3个脚则是S极。
它们的地位是绝对牢固的

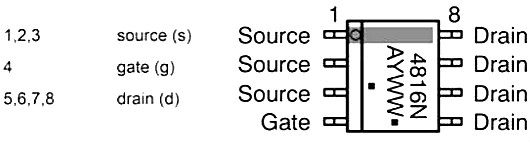

罕见的NMOS管4816：
请注重：不管NMOS管仍是PMOS管，上述PIN脚的肯定体例都是一样的。

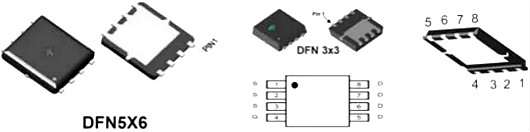

再来看看类似的DFN封装场效应管：
形状下去看，DNF封装的场效应管仿照照旧有8个脚，但已变成贴片情势，节俭了高度，散热机能更好些。但其PIN脚极性仍是一样摆列。
另有Ultra SO-8封装的场效应管：
Ultra SO-8封装的场效应管绝对DFN封装厚度上有点增添，PIN1,2,3间接相连成为S极。
接上去，看看6个脚的TSOP-6封装场效应管：
PIN1,2,5,6为D极；
PIN3为G极；
PIN4为S极。
一样是6个脚，SOT-363封装场效应管则为双场效应管：

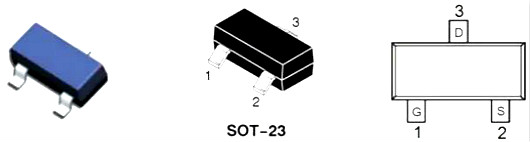

最初，3PIN脚的场效应管： （1）SOT-23
PIN1为G极；PIN2为S极；PIN3为D极。

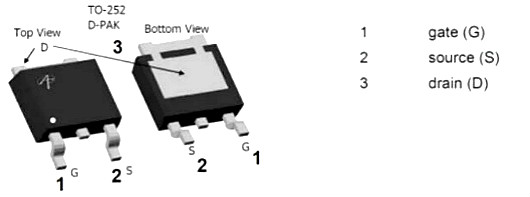

别的一种3PIN脚的场效应管： （2）TO-252
2.它是N沟道仍是P沟道的呢？

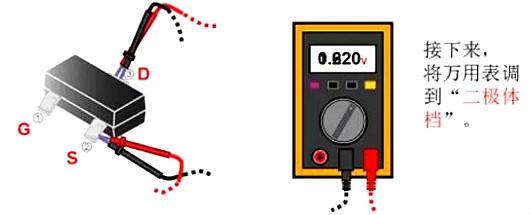

先从简略的起头，拿最罕见的3PIN脚场效应管（SOT-23）讲起。
先找到场效应管的G,S,D三极。
红表笔（+极）接D极，黑表笔（- 极）接S极：
若是，二极体值低于0.700V以下。
互换表笔：
黑表笔（- 极）接D极，红表笔（+极）接S极：
二极体值高于1.200V以上。
则能够鉴定，此场效应管为PMOS管。
若是两次丈量的成果相反。则为NMOS管。
鉴定沟道的体例已先容了，接上去简略谈下按照。
场效应管（绝缘栅加强型）的G极与S极、D极之间绝缘；而S极与D极在不导通之前内阻很大，也能够简略以为是断开的。是以，G，D，S之间用二极体档丈量时，应当是两两都不雷同。
以上是在不斟酌场效应管外部的寄生二极管的前提下得出的论断。
而现实上，在丈量鉴定沟道范例时，这个存在于DS极之间的体内二极管（寄生二极管）才是关头！

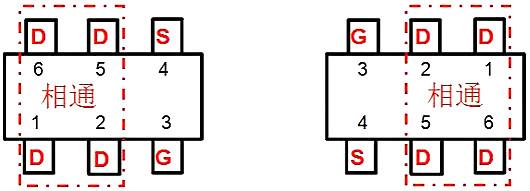

3PIN脚的说过了，再来看看6PIN脚的场效应管（ TSOP-6封装）：
在PIN1没法辨认的环境下，若何靠万用表鉴定三极？
鉴定准绳：
6PIN中雷同的4PIN是D极。
以后，对比图肯定出G极，S极。

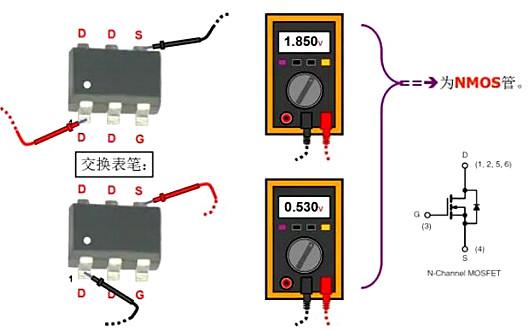

G极，D极和S极晓得后，N沟道P沟道的鉴定体例和后面仍是一样：

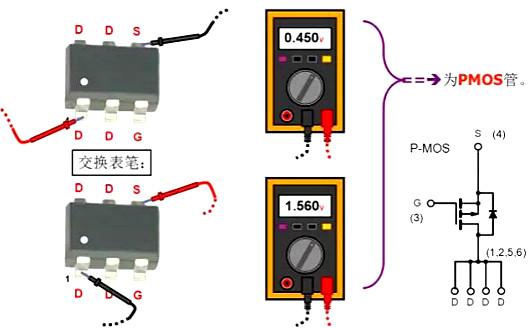

丈量的二极体值相反时，为PMOS管：
DFN封装和Ultra SO-8封装的场效应管由于形状怪异，一眼便可辨认D极，其余南北极也就好允从鉴定，用不着万用表。

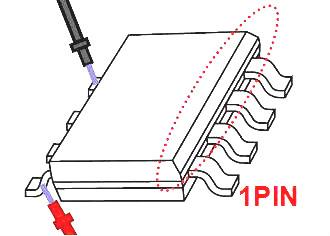

场效应管没法用眼睛辨认PIN1时，如何用万用表找G、D、S极？
鉴定准绳：
单边4PIN全通的是D极。
以后，对比下图肯定出G极，S极。
按照场效应管有一边存在小小的倒角，依然能肯定PIN1。

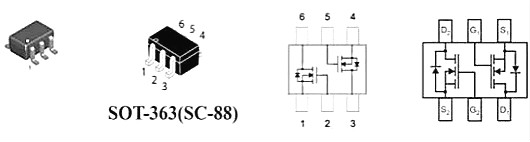

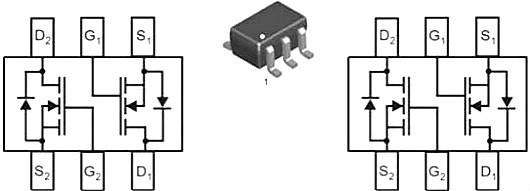

至于最初一种场效应管： SOT-363封装双场效应管
由于它的对称性，只需正面朝向本身，不管如何摆放，左下角都能够以为是PIN1。
以是，在主板上改换这类场效应管时，完整不必担忧装反的题目。即便装反了，一样能够普通利用。
三极脚位好鉴定，沟道范例鉴定仍是和后面一样。
丈量的注重事变：
以上都是在场效应管不被接入任何电路的景象下，停止的丈量。
若是场效应管在板时停止丈量，丈量的值会遭到地点电路的影响，有能够会误导判读。 倡议在板丈量出非常时，最好取下停止一次复判。
丈量前，最好用表笔金属针头部分短接场效应管G极与S极，以开释场效应管G极能够残留的静电电荷。由于G极若是存在静电电压能够会形成D与S极处于导通状况，而引发误判。
咱们这里丈量用的是数字万用表。（当调至“二极管档”时，红表笔是正极（+），黑表笔是负极（-））
若是利用指针式万用表，注重红黑表笔上电压极性恰好相反，请注重丈量的成果应当倒置才对。
3.能丈量进场效应管是好是坏吗？
小结：
将万用表调至“二极体档”，用表笔别离打仗三个极，丈量两两之间的值，并互换地位。如许会有六种组合，测到6个值。
这此中只需1个值会低于0.700V以下（0.200V以上） ——为良品
不然 —— 为次品
丈量中，当红表笔接G极，黑表笔接S极以后，有能够在接上去丈量
DS这组值时，发明DS间竟短路了，二极体值靠近0.001V。 原来在后面刚丈量过是好的。有些场效应管短路很快就消逝了，而有些则须要较永劫间才规复。
这一样是由于场效应管GS极间存在必然的极间电容，丈量中引入的电压在上面残留。若是电压极性恰好适合场效应管导通前提，此时丈量DS间固然就会表现为短路景象。只需当GS极间电容上的电荷漏光或消失完后，DS间才会规复停止状况。
处理的体例是：
用表笔金属针头部分短接场效应管G极与S极，开释场效应管GS极间电容上残留的电荷。 若是再次丈量DS间依然短路，能力鉴定场效应管短路了。
小结：“场效应管的开关前提”
后面处理了场效应管的接法题目，接上去谈谈场效应管的开关前提：
节制极电平为“ ？V ” 时场效应管导通（饱和导通）？
节制极电平为“ ？V ” 时场效应管停止？
不管N沟道仍是P沟道场效应管，G极电压都是与S极做比拟
N沟道： UG>US时导通。 （简略以为）UG=US时停止。
P沟道： UG<US时导通。 （简略以为）UG=US时停止。
但UG比US大（或小）几多伏时场效应管才会饱和导通呢？
饱和导通题目：
这要看详细的场效应管，差别场效应管须要的压差差别。
在条记本主板上用到的NMOS可简略分作两大类：
旌旗灯号切换用处效应管： UG比US大3V---5V便可，现实上只需导通便可，不必须饱和导通。比方罕见的：2N7002，2N7002E，2N7002K，2N7002D，FDV301N。
电压通断用处效应管： UG比US应大于10V以上，并且守旧时必须任务在饱和导通状况。罕见的有：AOL1448，AOL1428A，AON7406，AON7702， MDV1660，AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，SI3456DDV，MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。
PMOS管则和NMOS前提恰好相反。

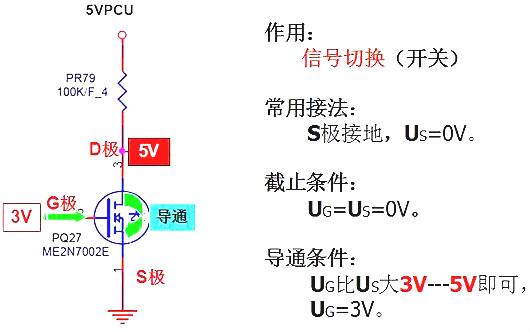

示例1：
NMOS管：2N7002E

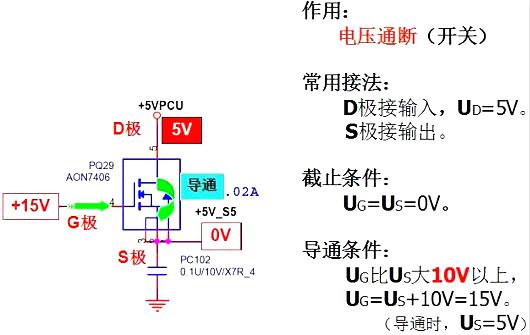

示例2：
NMOS管：AON7406

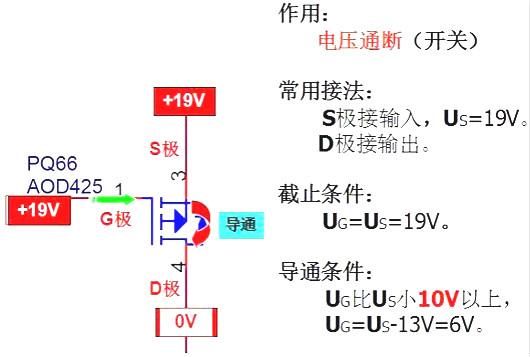

示例3：
PMOS管：AOD425

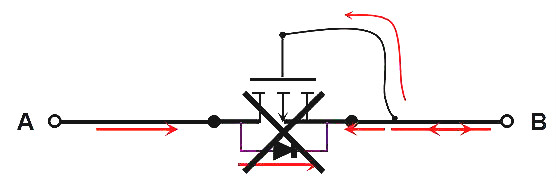

断绝感化：
若是咱们想完成线路上电流的单向畅通，比方
体例1：插手一个二级管
体例2：插手场效应管
此处场效应管完成的功效便是：断绝感化。
以是，所谓的场效应管的断绝感化，实在质也便是完成电路的单向导通，它就相称于一个二级管。
但在电路中咱们常常利用断绝场效应管，是由于：
利用二级管，导通时会有压降，会丧失一些电压。而利用处效应管做断绝，在正向导通时，在节制极加适合的电压，能够让场效应管饱和导通，如许经由过程电流时几近不发生压降。
示例1：
PMOS管：AOL1413 感化：断绝

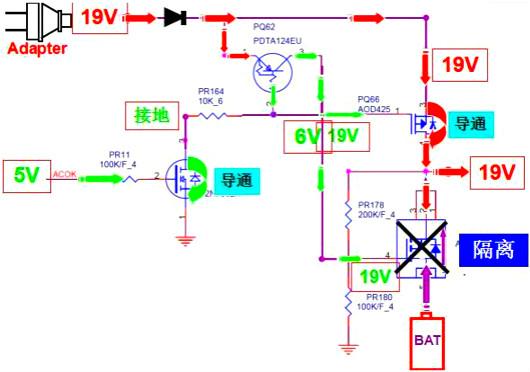

条记本主板上的断绝，实在质是将适配器电压（+19V）和电池电压（+12V摆布）分开开来。不让它们间接雷同。但又能在废除肆意一种电源时，保障电脑都有延续的供电，完成电源无缝切换。
条记本电脑顶用到的断绝场效应管只需两个。
上面咱们来分步会商一下它的道理，为了便利，断绝场效应管都用二级管取代表现。
题目：为甚么在不必适配器时，还要用Q1断绝12V呢？
一种诠释是：
人们在利用条记本电脑时，常常会同时插上适配器和电池。若是碰到电网停电，条记本会主动切换到电池12V供电。这个时辰适配器固然不再供电，但仍相连在条记本上。若是不Q1断绝，12V电压会间接进入适配器外部的输入电路，有能够销毁适配器。
题目：若是不必Q2断绝，同时插上适配器和电池会如何？
景象是： 大电流。
固然这只需在维修稳压电源上能力够看到：电流间接到达稳压电源的最大值6A以上，短路灯狂闪。
不必Q2断绝，或是Q2被击穿短路时大电流的缘由
电池电压普通是在12V以下，咱们就将其看做12V。19V电源呢，咱们也能够看成一个大电池，那末一个19V的电池和一个12V的电池以下相连，导线中电流会是几多呢？
颠末两次等效，就相称于将一根导线两头接到7V电池的两头。
导线的电阻极小，若是咱们以为它是0.1欧姆。那末在导线中流过的电流会是70A
稳压电源的最大电流普通是6A摆布，以是会呈现大电流报警。
而普通的电池充电电压是颠末芯片紧密节制的，普通只比电池现实电压超出跨越一点点，以保障电流不会过大形成电池过度发烧。
当Q2断绝管击穿短路后，永劫间的超负荷任务，极有能够破坏适配器。
场效应管感化总结：
若是场效应管用作开关时，（不管N沟道仍是P沟道），
必然是寄生二极管的负极接输入边，正极接输入端或接地。不然就没法完成开关功效了。
以是，
N沟道必然是D极接输入，S极接输入或地。
P沟道则相反，必然是S极接输入，D极接输入
若是场效应管用作断绝时，（不管N沟道仍是P沟道），寄生二极管的标的目的必然是和主板要完成的单向导通标的目的分歧。
条记本主板上用PMOS做断绝管的最罕见，但也有少少的主板用NMOS来完成。
