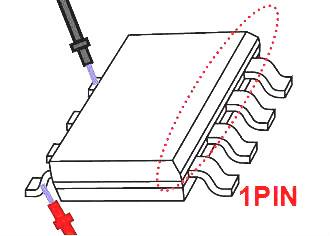

起首，来看看罕见的SO-8封装场效应管
共有八个脚，明显会有几个脚外部是相连的。
体例：芯片上会用一个小圆点标示出PIN1，它普通会在芯片的左下角。
体例：从PIN1起头，逆时针标的目的顺次为2，3，…..6，7，8脚。
D极零丁位于一边，而G极是第4PIN。剩下的3个脚则是S极。
它们的地位是绝对牢固的

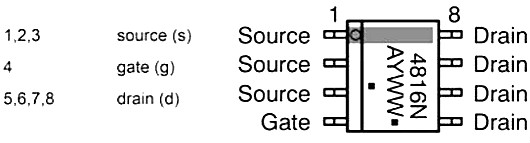

罕见的NMOS管4816
请注重：不管NMOS管仍是PMOS管，上述PIN脚的肯定体例都是一样的。

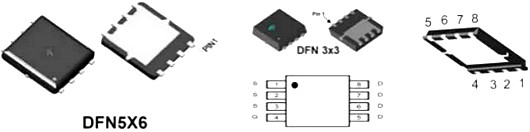

形状下去看，DNF封装的场效应管仿照照旧有8个脚，但已变成贴片情势，节俭了高度，散热机能更好些。但其PIN脚极性仍是一样摆列。
Ultra SO-8封装的场效应管绝对DFN封装厚度上有点增添，PIN1,2,3间接相连成为S极。
PIN1,2,5,6为D极；
PIN3为G极；
PIN4为S极。

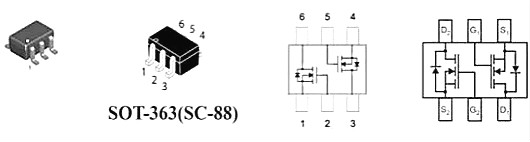

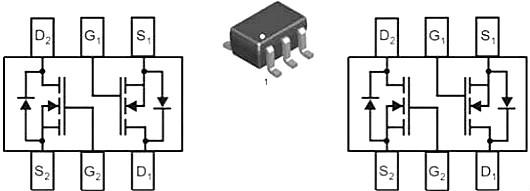

一样是6个脚，SOT-363封装场效应管则为双场效应管
PIN1为G极；PIN2为S极；PIN3为D极。

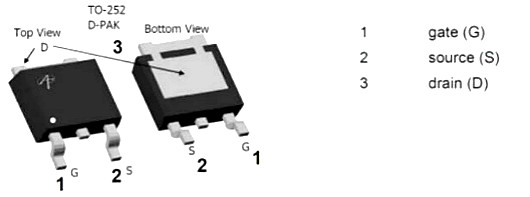

别的一种3PIN脚的场效应管
2.它是N沟道仍是P沟道的呢

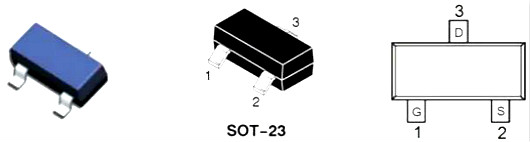

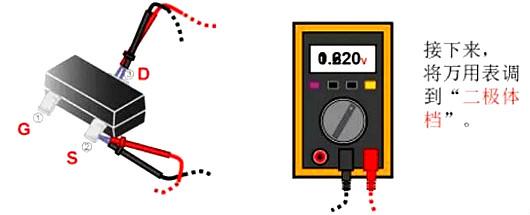

先从简略的起头，拿最罕见的3PIN脚场效应管（SOT-23）讲起。
先找到场效应管的G,S,D三极。
红表笔（+极）接D极，黑表笔（- 极）接S极：
若是，二极体值低于0.700V以下。
互换表笔：
黑表笔（- 极）接D极，红表笔（+极）接S极：
二极体值高于1.200V以上。
则能够鉴定，此场效应管为PMOS管。
若是两次丈量的成果相反。则为NMOS管。
鉴定沟道的体例已先容了，接上去简略谈下按照。
场效应管（绝缘栅加强型）的G极与S极、D极之间绝缘；而S极与D极在不导通之前内阻很大，也能够简略以为是断开的。是以，G，D，S之间用二极体档丈量时，应当是两两都不雷同。
以上是在不斟酌场效应管外部的寄生二极管的前提下得出的论断。
而现实上，在丈量鉴定沟道范例时，这个存在于DS极之间的体内二极管（寄生二极管）才是关头！

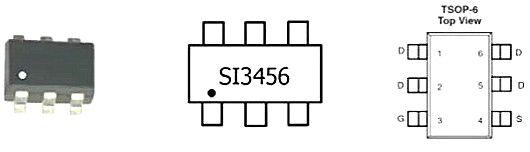

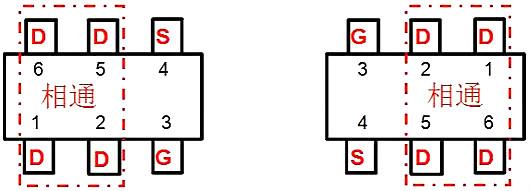

3PIN脚的说过了，再来看看6PIN脚的场效应管（ TSOP-6封装）
在PIN1没法辨认的环境下，若何靠万用表鉴定三极？
鉴定准绳：
6PIN中雷同的4PIN是D极。
以后，对比图肯定出G极，S极。

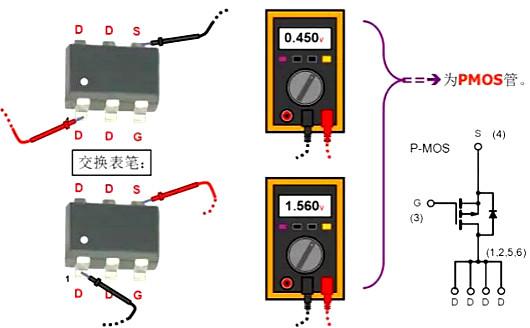

G极，D极和S极晓得后，N沟道P沟道的鉴定体例和后面仍是一样：
丈量的二极体值相反时，为PMOS管：
DFN封装和Ultra SO-8封装的场效应管由于形状怪异，一眼便可辨认D极，其余南北极也就好允从鉴定，用不着万用表。
场效应管没法用眼睛辨认PIN1时，如何用万用表找G、D、S极？
鉴定准绳：
单边4PIN全通的是D极。
以后，对比下图肯定出G极，S极。
按照场效应管有一边存在小小的倒角，依然能肯定PIN1。
至于最初一种场效应管：
由于它的对称性，只需正面朝向本身，不管如何摆放，左下角都能够以为是PIN1。
以是，在主板上改换这类场效应管时，完整不必担忧装反的题目。即便装反了，一样能够一般利用。
三极脚位好鉴定，沟道范例鉴定仍是和后面一样。
丈量的注重事变：
以上都是在场效应管不被接入任何电路的景象下，停止的丈量。
若是场效应管在板时停止丈量，丈量的值会遭到地点电路的影响，有能够会误导判读。 倡议在板丈量出非常时，最好取下停止一次复判。
丈量前，最好用表笔金属针头部分短接场效应管G极与S极，以开释场效应管G极能够残留的静电电荷。由于G极若是存在静电电压能够会形成D与S极处于导通状况，而引发误判。
咱们这里丈量用的是数字万用表。（当调至“二极管档”时，红表笔是正极（+），黑表笔是负极（-））
若是利用指针式万用表，注重红黑表笔上电压极性恰好相反，请注重丈量的成果应当倒置才对。
小结：
将万用表调至“二极体档”，用表笔别离打仗三个极，丈量两两之间的值，并互换地位。如许会有六种组合，测到6个值。
这此中只要1个值会低于0.700V以下（0.200V以上） ——为良品
不然 —— 为次品
丈量中，当红表笔接G极，黑表笔接S极以后，有能够在接上去丈量
DS这组值时，发明DS间竟短路了，二极体值靠近0.001V。 原来在后面刚丈量过是好的。有些场效应管短路很快就消逝了，而有些则须要较永劫间才规复。
这一样是由于场效应管GS极间存在必然的极间电容，丈量中引入的电压在下面残留。若是电压极性恰好合适场效应管导通前提，此时丈量DS间固然就会表现为短路景象。只要当GS极间电容上的电荷漏光或消失完后，DS间才会规复停止状况。
处理的方法是：
用表笔金属针头部分短接场效应管G极与S极，开释场效应管GS极间电容上残留的电荷。 若是再次丈量DS间依然短路，能力鉴定场效应管短路了。
