场效应功放电路

场效应管具备输出阻抗高、频次特征好、不变性好(无二次击穿景象)

场效应管功放电路便宜的场效应功放电路图

低噪声、低失真等特色，已被普遍地利用在声响电路中，用VMOS功率场效应管束成的功放，音色美好，音色比双极型晶体管功放暖，与电子管功放类似，失真小且建造轻易，是以很受声响喜好者的爱好。［]能具备便宜的高品德功放更是良多发热友的胡想，因为本身脱手建造功放。

上面先容一款简练易制的场效应管功放电路。

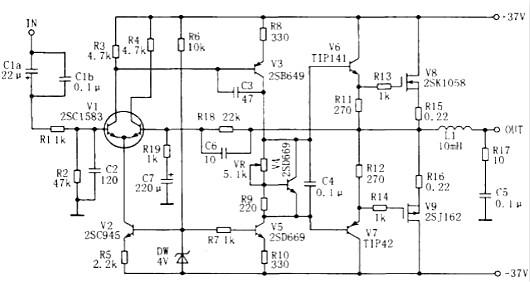

如图所示(图中只画出一个声道)。为减小失真，输出级接纳差动缩小电路。V1用对管2SC1583，不变性和对称性好；V2接成恒流源，为本级供给不变的静态任务电流，接纳恒流源作差动缩小器的射极电阻，可进步差动缩小器的共模按捺比和静态规模，从而进一步改良失真。c1为输出耦合电容，R1、c2构成低通滤波器，禁止前级的超音频搅扰旌旗灯号窜入功放；R2决议了功放的输出阻抗。合情势，是从本钱上斟酌的。若全用处效应管，结果更好。

各管的射(阴)极都加有本级电流负反应电阻，起不变静态任务点的感化。有益于改良失真。零件负反应则由R18、R19、C6、C7构成，总增益约为26．8dB。C7是隔直电容，使前后级构成直流全负反应，保障输出中点静态零电位。

c3、c6是为了按捺高频自激振荡而设置。缩小器的电压增益大局部由V3取得，而c3可发生高频负反应，降落缩小器的高频增益，粉碎高频自激的幅度前提。但c3又使高频相位加倍滞后，以是在反应回路中插手C6，停止相位超前弥补，粉碎高频自激的相位前提。

C5、R17构成相移校订电路，使负载近于纯电阻。避免高频自激。因为扬声器阻抗中的电感份量在高频时较着增添，使缩小器的负载呈电理性，引发输电流滞后于输m电压。若缩小器的高频增益较高，还轻易发生高频自激振荡。

R13、R14串接在栅极是避免VMOS管发生高频自激。(]因为栅极的高阻抗，加上接线及散布电容、电感和栅极散布电容的影响，VMOS管在任务中可会呈现高频自激振荡。处理V3为第二级电压缩小管，V5接成恒流源，为本级供给稳的静态任务电流和高的负载阻抗，因为V5的存在，v3的压增益大为进步，如许，就不用用自举电路。

V4、VR和R9接在V3、V5集电极之间构成Vbe扩展电，调理VR可转变末级大功率管的静态任务电流。V4还起度弥补感化，当功率管的温度降落时，V4的发射结压降小，因而V4的集电极一发射极电压也降落，从而降落了功管的静态电流，感化与二极管类似，但比二极管更灵，装置时应与功率管一路装在散热器上，电气上要绝。

V6一V9等构成输出级，接纳双极型晶体管与场效应管混的方法是插手阻尼电阻，即在栅极串接一只电阻(普通不跨越1kQ)。

二、用处效应管构成的功放电路

本文先容了一款接纳场效应管做前级缩小建造的功率缩小器，声响结果很抱负。()因为该功放的后级电路是一个直流耦合的电路，各级任务点的挑选，出格第一级场效应管的任务点的挑选，将对电路的机能有较大的影响，是以本文侧重论述电路参数的计较及调试。

1．电路道理

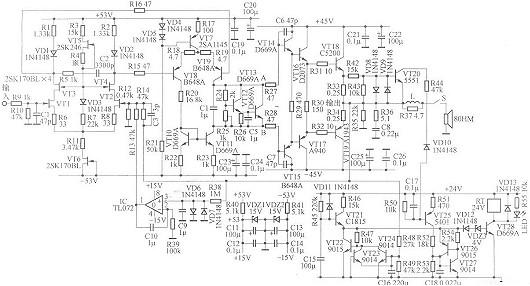

场效应管功放电路用处效应管构成的功放电路图

电路首要由两级差动缩小及三级射极跟从电路构成，如图1所示。N沟道场效应管VT1、VT2构成第一级共源差动缩小器，而VT3、VT4分别又与VT1、VT2构成共栅共源电路。尽人皆知差动缩小器具备共模按捺比高、失和谐漂移小的良好机能。而在共栅共源电路中，后级的输出电阻便是前级的负载电阻，因为共栅电路的输出电阻较小，使前级共源极的电压增益变小，但组合电路的电压增益首要由共栅极决议，输出电阻则首要由共栅极决议。因为前级共源极的电压增益变小，以是出格适合于高频任务。R3、VT5、R4构成1mA的恒流源，此电流在VD3、R7上发生22V的电压，从而使VT3、VT4的栅极电压不变在22V。因为栅源极间电压很小，VT3、VT4．的源极电压即VT1、VT2的漏源电压就不变在22V。VT3、VT4的漏源电压也不变在约22V。对直流而言VT3、VT4的栅极电位为22V，对交换而言VT3、VT4的栅极电位为0V，是以为共栅电路。R11、VT6构成第一级差动电路的恒流源，其感化是进步交换阻抗，进步共模按捺比。R5、C2是相位弥补元件，用于避免高频振荡。 VT8、VT9构成第二级差动电路，VT7为其恒流源。VT0、VT11为比例式镜像恒流源电路，VT11的集电极电流与VT10电流之比即是R22／R23，因为R22=R23，是以差动电流两臂的电流是相称的。

VT12、VT13为末三级射极跟从电路供给适合的任务电流点。

在输出旌旗灯号为正时，R29、R30的中点和输出O点电位为正，是以都可作为VT1、VT2差动级的负反应电压。R38、C9构成低通滤波器，角频次为1Hz时增益即降落到1／根号2。集成电路TL072构成输出点直流稳零跟从器，其输出Uo与其输出Ui的干系为Uo=Ui+1／T∫Uidt，即Uo为Ui的比例积分，Uo感化于VT1、VT2差动级负反应，能使O点直流电位为士10mV以下。在开环增益充足大的环境下，全部后级电路的闭环电压增益即是R14／R12。

场效应管缩小电路的静态阐发

按照偏置电路情势，场效应管缩小电路的直流通路分为自给偏压电路和分压式偏置电路。

一、自给偏压电路

用N沟道结型场效应管构成的自给偏压电路如图Z0217所示。

自给偏压道理：在一般任务规模内，场效应管的栅极几近不取电流，IG= 0，以是，UG = 0，当有IS = ID流过RS时，

必然会发生一个电压Us＝IsRs＝IdRs，从而有

UGS = UG- US= - IDRS

依托场效应管本身的电流ID 发生了栅极所需的负偏压，故称为自给偏压。

为了减小RS对缩小倍数的影响，在RS 两头并联了一个旁路电容 Cs。

预算静态任务点,由图Z0217所示电路的直流通路可得：

UGS = UG- US= - IDRSGS0223

UDS = ED - ID（RS + Rd） GS0224

结型场效应管的转移特征可类似表现为：

式中IDSS为饱和泄电流，VP为夹断电压。

联立求解GS0223～GS0225百般，便可求得静态任务点Q（ID，UGS，UDS）。

二、分压式偏置电路

因为参数IDSS ，VP 等与温度有关，是以，场效应管缩小电路也要想法不变静态任务点。

现实上，自给偏压电路就具备必然的不变Q点的才能。比方：温度降落使ID增添时，US也随之增添，从而使UGS 更负，反过去又按捺了ID的增大。但若是对温度不变性请求更高时，纯真靠增大RS来不变Q点，必将会致使Au降落，乃至发生严峻的非线性失真。图Z0218所示的分压式偏置电路，经由过程R1与R2分压，给栅极一个牢固的IE电压，如许便能够把RS选的比拟大，而Q点又不致于太低。图中Rg的首要感化是增大输出电阻，进一步减小栅极电流。

对分压式偏置电路，在肯定静悉任务点时，一样可用图解法和计较法。与自给偏压电路差别的地方是UG≠0。只要将栅源回路直流负载线方程改成：
