场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。首要有两种范例(junction FET—JFET)和金属 - 氧化物半导体场效应管(metal-oxide semiconductor FET,简称MOS-FET)。由大都载流子到场导电,也称为单极型晶体管。它属于电压节制型半导体器件。具备输入电阻高(107~1015Ω)、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处,现已成为双极型晶体管和功率晶体管的壮大合作者。场效应管(FET)是操纵节制输入回路的电场效应来节制输入回路电流的一种半导体器件,并以此定名。因为它仅靠半导体中的大都载流子导电,又称单极型晶体管。FET 英文为Field Effect Transistor,简写成FET。
与双极型晶体管比拟,场效应管具备以下特色。
(1)场效应管是电压节制器件,它经由过程VGS(栅源电压)来节制ID(漏极电流);
(2)场效应管的节制输入端电流极小,是以它的输入电阻(107~1012Ω)很大。
(3)它是操纵大都载流子导电,是以它的温度稳定性较好;
(4)它组成的缩小电路的电压缩小系数要小于三极管组成缩小电路的电压缩小系数;
(5)场效应管的抗辐射才能强;
(6)因为它不存在混乱活动的电子分散引发的散粒噪声,以是噪声低。
场效应管任务道理用一句话说,便是“漏极-源极间流经沟道的ID,用以栅极与沟道间的pn结组成的反偏的栅极电压节制ID”。改正确地说,ID流经通路的宽度,即沟道截面积,它是由pn结反偏的变更,产生耗尽层扩大变更节制的缘由。在VGS=0的非饱和地区,表现的过渡层的扩大因为不很大,按照漏极-源极间所加VDS的电场,源极地区的某些电子被漏极拉去,即从漏极向源极有电流ID活动。从门极向漏极扩大的过分层将沟道的一局部组成梗塞型,ID饱和。将这类状况称为夹断。这象征着过渡层将沟道的一局部反对,并不是电流被堵截。
在过渡层因为不电子、空穴的自在挪动,在抱负状况下几近具备绝缘特征,凡是电流也难活动。可是此时漏极-源极间的电场,现实上是两个过渡层打仗漏极与门极下部四周,因为漂移电场拉去的高速电子经由过程过渡层。因漂移电场的强度几近稳定产生ID的饱和景象。其次,VGS向负的标的目的变更,让VGS=VGS(off),此时过渡层大抵成为笼盖全地区的状况。并且VDS的电场大局部加到过渡层上,将电子拉向漂移标的目的的电场,只要接近源极的很短局部,这更使电流不能畅通。
(一)MOS场效应管电源开关电路
MOS场效应管也被称为金属氧化物半导体场效应管(MetalOxideSemiconductor FieldEffect Transistor, MOSFET)。它普通有耗尽型和加强型两种。加强型MOS场效应管可分为NPN型PNP型。NPN型凡是称为N沟道型,PNP型也叫P沟道型。对N沟道的场效应管其源极和漏极接在N型半导体上,一样对P沟道的场效应管其源极和漏极则接在P型半导体上。场效应管的输入电流是由输入的电压(或称电场)节制,能够以为输入电流极小或不输入电流,这使得该器件有很高的输入阻抗,同时这也是咱们称之为场效应管的缘由。
在二极管加上正向电压(P端接正极,N端接负极)时,二极管导通,其PN结有电流经由过程。这是因为在P型半导体端为正电压时,N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端,而P型半导体端内的正电子则朝N型半导体端活动,从而组成导通电流。同理,当二极管加上反向电压(P端接负极,N端接正极)时,这时候在P型半导体端为负电压,正电子被堆积在P型半导体端,负电子则堆积在N型半导体端,电子不挪动,其PN结不电流经由过程,二极管停止。在栅极不电压时,由后面阐发可知,在源极与漏极之间不会有电流流过,此时场效应管处与停止状况(图7a)。当有一个正电压加在N沟道的MOS场效应管栅极上时,因为电场的感化,此时N型半导体的源极和漏极的负电子被吸收出来而涌向栅极,但因为氧化膜的反对,使得电子堆积在两个N沟道之间的P型半导中,从而组成电流,使源极和漏极之间导通。能够想像为两个N型半导体之间为一条沟,栅极电压的成立相称于为它们之间搭了一座桥梁,该桥的巨细由栅压的巨细决议。
(二)C-MOS场效应管(加强型MOS场效应管)
电路将一个加强型P沟道MOS场效应管和一个加强型N沟道MOS场效应管组合在一路利用。当输入端为低电日常平凡,P沟道MOS场效应管导通,输入端与电源正极接通。当输入端为高电日常平凡,N沟道MOS场效应管导通,输入端与电源地接通。在该电路中,P沟道MOS场效应管和N沟道MOS场效应管老是在相反的状况下任务,其相位输入端和输入审察反。经由过程这类任务体例咱们能够取得较大的电流输入。同时因为泄电流的影响,使得栅压在还不到0V,凡是在栅极电压小于1到2V时,MOS场效应管既被关断。差别场效应管其关断电压略有差别。也正因为如斯,使得该电路不会因为两管同时导通而形成电源短路。
丈量场效应管的黑白普通接纳数字万用表的二极管(蜂鸣挡)。丈量前须将三只引脚短接放电,防止丈量中产生偏差。用两表笔肆意触碰场效应管的三只引脚中的两只,好的场效应管丈量成果应只要一次有读数,并且在 400~800 之间。若是在终究丈量成果中测得只要一次有读数,并且为“0”时,或丈量成果中有两次读数,须用小镊子短接该组引脚从头停止丈量。若是重测后阻值在 400~800 之间申明场效应管一般。若是此中有一组数据为0,则场效应管已被击穿。
场效应管的检测步骤以下:

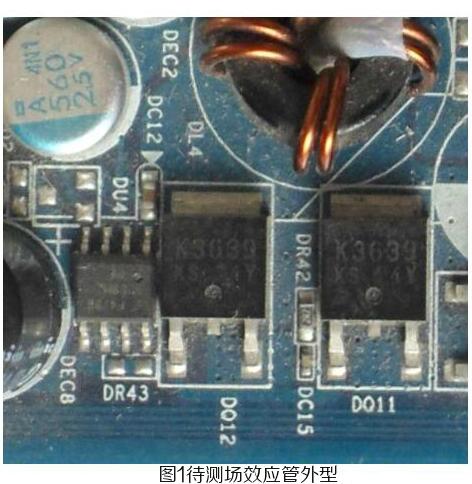

(1)起首察看待测场效应管表面,看待测场效应管是不是无缺,若是存在烧焦或针脚断裂等环境申明场效应管已产生破坏,如图1所示,本次待测的场效应管外型无缺不较着的物理破坏。

(2)待测场效应管外型无缺不较着破坏需进一步停止丈量,用一小镊子夹住待测场效应管用热风焊台将待测场效应管焊下。

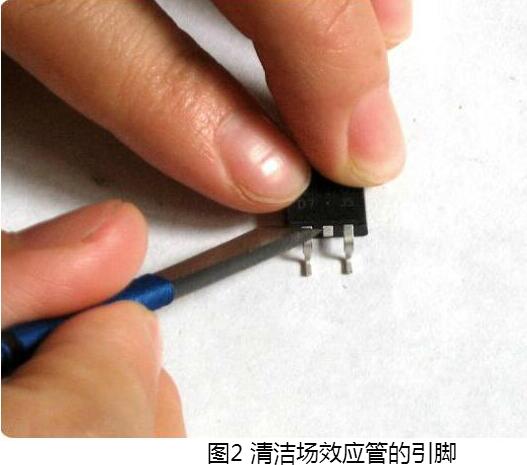

(3)将场效应管从主板中卸下后,须用小刻刀洁净待测场效应管的引脚,如图2所示。去除引脚上的污物,防止因油污的断绝感化影响丈量时的精确性。

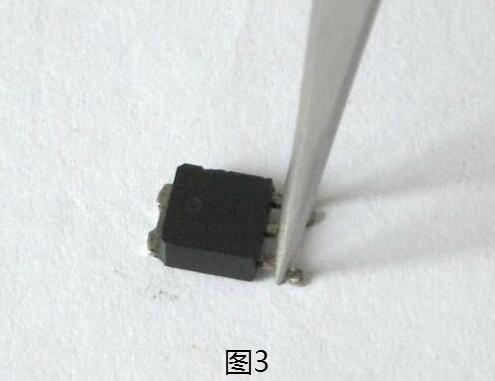

(4)洁净实现后,用小镊子看待侧场效应管停止放电防止残留电荷对检测的影响(场效应管极易存储电荷)如图3所示。

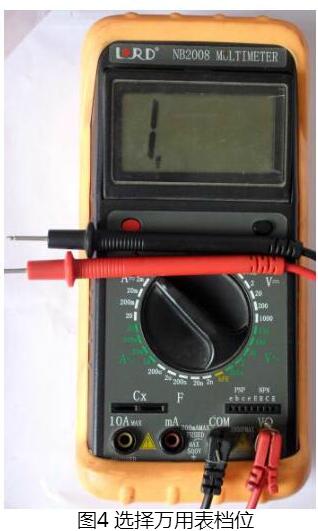

(5)挑选数字万用表的 “二极管”挡,如图4所示。

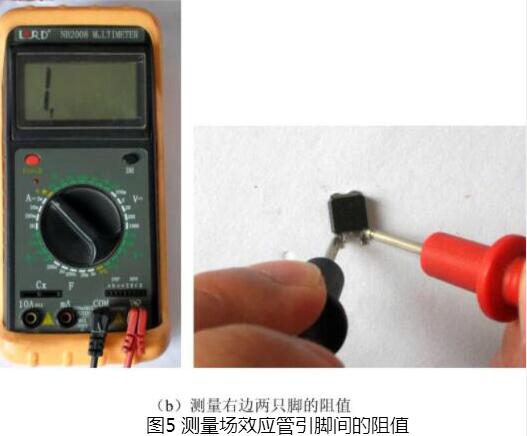

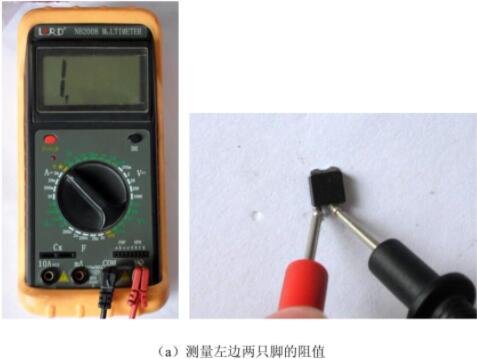

(6)将黑表笔欢迎测场效应管左侧的第一只引脚,用红表笔别离去测与别的两只引脚间的阻值,如图5所示。两次检测均为无限大。

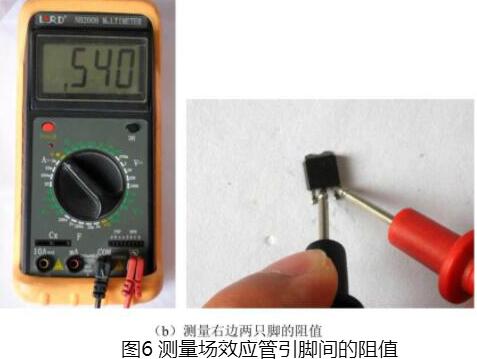

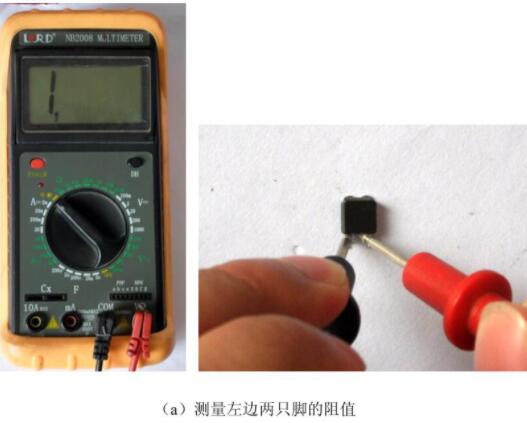

(7)将黑表笔接中间的引脚,用红表笔别离去测与别的两只引脚间的阻值,如图6所示。

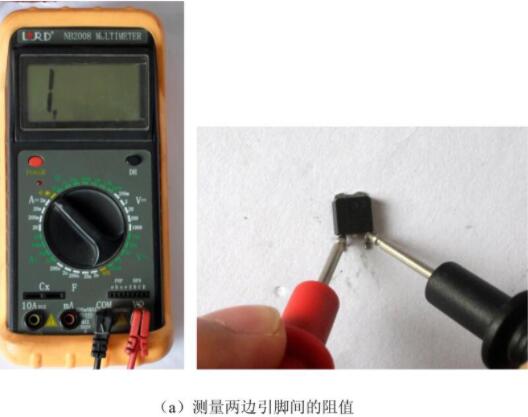

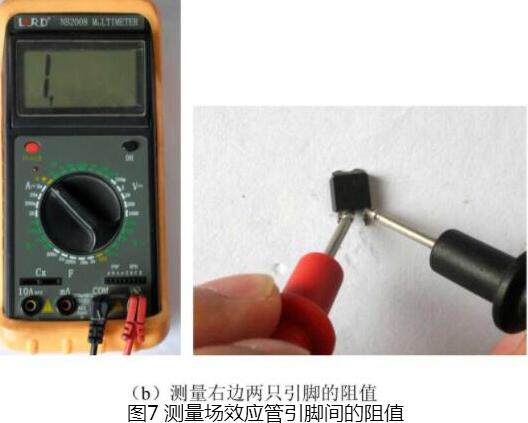

(8)将黑表笔接在第三只引脚上,用红笔笔别离去测别的两只引脚与该引脚间的阻值如图7所示。


(9)因为丈量的场效应管的三只引脚中的肆意两只引脚的阻值,只要一次有读(540),且阻值在 400~800 之间,是以判定此场效应管一般。
