电子网鱼器产物先容

超声波网鱼机的任务道理是：操纵超声波对鱼、鳖等水中统统冷血植物的心脏和脑部神经击昏却氧，疾速大面积浮出水面，到达最好捉拿结果，并能将深层的植物击昏即浮出水面肆意捕捞（过5分钟后新生），捕大留小，不影响滋生，对人体及热血植物相对宁静。接纳日本全新MA超声波集成电路，超声波尖端手艺,并颠末高等电子手艺职员连系共同经心研讨,连系我国咸,海水质,经心研讨剖解改装线路及电路并经理论胜利后生产出有用对环境的超特宽超声波电场捕捞机.该机功效发射超声波电场,首要针对水中统统植物的大脑(脑部),安慰神经, 心脏和呼吸体系,使其在水中严峻缺氧,浮出水面,到达最好捉拿结果, 并能将深底层的植物击昏浮出水面肆意捕捞(时过五分钟新生), 该机特地对会水中冷血植物,对人体及热血植物相对宁静。

建造高效高不变性的电子网鱼器

一、最好频次简直定

在网鱼器电路中，每种输入电路均有它的最好频次，而在最好频次的调试中，最不好肯定的是高频变压器的低级绕组匝数。普通来讲，若建造输入功率小于300W的网鱼器，低级绕组为5+5匝；若建造功率更大的，低级绕组可取3+3匝或2+2匝。其最好任务频次应若何调试呢？

在电子网鱼器电路中，前级的振荡电路普通接纳集成块SG3525（KA3525）或TL494、SG3525的（5）、（6）脚为振荡频次调理端，（5）脚外接一只电容到地，（6）脚外接一电阻到地，转变电容或电阻的数值可转变电路的振荡几次次。现实调试时，可将一只1kΩ的电阻与22kΩ的电位器串连，再接在SG3525（6）脚与地之间，而后在输入变压器次级绕组上接一只100W/220V的灯胆，通电后迟缓调理电位器，当灯胆最亮时，其振荡频次为最好频次，这时候测出电位器连入电路的阻值，用同值牢固电阻代换便可。

对接纳TL494的电路，因为TL494的（6）脚也为按时电阻调理端，其调试体例与SG3525不异。

二、后级功率元件的挑选

1.三极管三极管的不变性是最好的，但怕输入碰极。为此，小功率机应在输入端串上一只5A保险丝或1Ω/10W的电阻。

因为三极管关断敏捷，以是高压尖峰幅度比可控硅大，网鱼结果也好。现实建造时，可接纳彩电带阻尼的行管或开关管。为进步电流、下降三极管发烧，可用多只并联。

2.场效应管场效应管的关断频次是最高的，结果略胜三极管，但其不变性比三极管差，最怕输入端碰极，必须在输入线路中串连系适电阻或保险丝。

3.2GBT2GBT是三极管和场管的连系品，耐压高、输入电流大，价钱较高。它的节制和场效应一样，结果介于三极管和场管之间。

4.可控硅可控硅是最罕见和经常利用的。可控硅不能刹时关断，须要电容、电感的共同加以关断。输入波形比拟光滑，网鱼结果不如前3种。若是接纳大电流的可控硅，极易在利用中碰级破坏。

三、建造须知

1.在建造进程中，不宜在带电的环境下焊接。

2.要注重场效应管脚位。若此中两脚加电，不可脱开另外一脚来丈量，不然很轻易在刹时烧坏管子。

3.先做好前级驱动电路，有条件的话，可用示波器查抄双方输入波形的幅度、频次及互补性。合适请求前方可接功率管及变压器。试用时，需用小电流12V电源供电，或串小电流表，普通环境下，空载电流不应跨越2A。如电流过大，应查抄后再试。

4.12V电源输入端大容量滤波电容，最好能用两只4700μF电容／25V并联，且该电容应选用优良品。如无滤波电容，易引发功率管发烧，SG3524的供电电阻烧黑或烧断。

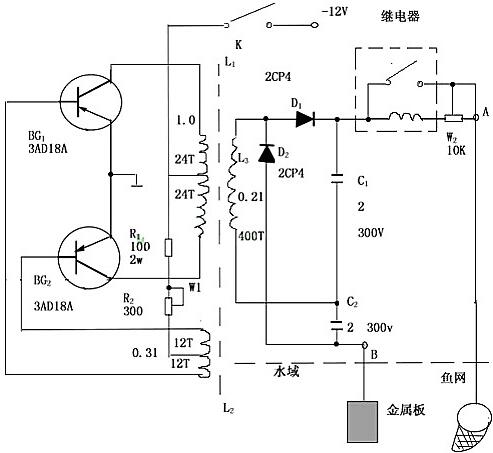

电子网鱼器电路图

网鱼器是按照电压高于100V，功率大于30W的电能开释于水域中可击毙直径为1至1.5米水域内的鱼类的道理而制成的。以下网鱼器电路图所示，网鱼电机路由三局部构成：第一局部为晶体三极管和铁氧体变压器构成的逆变器，把12V直流电压变成数百至数千赫的交换电，其电压幅值大于100V；第二局部为全波倍压整流器，它把输入电压降低一倍，并变成直流，第三局部为继电器，它节制电路有用地把电能开释于水域，并且还可防止因拔出水中而形成高压跌落。W1可调理输入电流的巨细，W2可调理输入功率的巨细。

电子网鱼器
