怎样辨别MOS管的极，起首咱们领会一下是甚么及它的任务道理这些根本常识。MOS管，即在集成电路中绝缘性场效应管。MOS英文全称为金属-氧化物-半导体，描写了集成电路中的布局，即：在必然布局的半导体器件上，加上二氧化硅和金属，构成栅极。MOS管的source和drain是能够对换的，都是在P型backgate中构成的N型区。

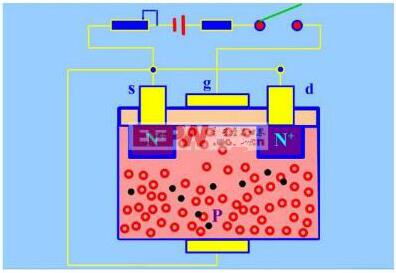

MOS管的任务道理（以N沟道增强型MOS场效应管）它是操纵VGS来节制“感到电荷”的几多，以转变由这些“感到电荷”构成的导电沟道的状态，而后到达节制漏极电流的目标。在制作管子时，经由过程工艺使绝缘层中呈现大批正离子，故在交壤面的别的一侧能感到出较多的负电荷，这些负电荷把高渗杂质的N区接通，构成了导电沟道，即便在VGS=0时也有较大的漏极电流ID。当栅极电压转变时，沟道内被感到的电荷量也转变，导电沟道的宽窄也随之而变，是以漏极电流ID跟着栅极电压的变更而变更。
1.鉴定栅极G
MOS驱动器首要起波形整形和增强驱动的感化:假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候.
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，由于它和别的两个管脚是绝缘的。
2.鉴定源极S、漏极D
将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。由于测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
3.测量漏-源通态电阻RDS（on）
在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。

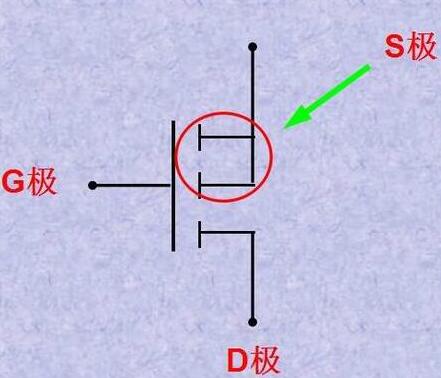

1、MOS管标记上的三个脚的辨认要捉住关头处所 。G极，不必说比拟好认。S极，不管是P沟道仍是N沟道，两根线订交的便是；D极，不管是P沟道仍是N沟道，是零丁引线的何处。
2、他们是N沟道仍是P沟道？
三个脚的极性鉴定完后，接下就该鉴定是P沟道仍是N沟道了：固然也能够先鉴定沟道范例，再鉴定三个脚极性。先鉴定是甚么沟道，再鉴定三个脚极性。
3、寄生二极管的标的目的若何鉴定？

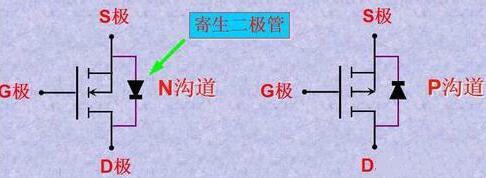

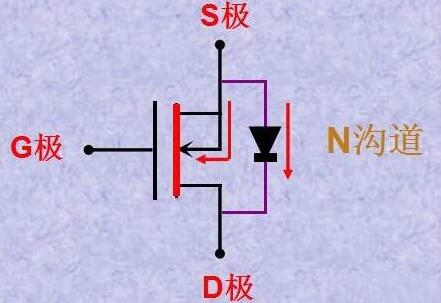

接上去，是寄生二极管的标的目的鉴定：它的鉴定法则便是：N沟道，由S极指向D极；P沟道，由D极指向S极。
4、简略的鉴定体例，下面体例不太好记，一个简略的辨认体例是：想像DS边的三节断续线是连通的）不管N沟道仍是P沟道MOS管，中间衬底箭头标的目的和寄生二极管的箭头标的目的老是分歧的：要末都由S指向D，要末都由D指向S。
