主板

甚么是主板？可以或许大师都晓得电脑主板这个部件，但对于主板的学识却领会的未几，为了大师更好的进修计较机方面的学识，明天小编给大师前进下主板的详尽学识，让大师渐渐辞别电脑小白。主板，又叫主机板（mainboard）、体系板（systemboard）或母板（motherboard），它装置在机箱内，是计较机最根基的也是最重要的部件之一。

主板通俗为矩形电路板，下面装置了组成计较机的首要电路体系，通俗有BIOS芯片、I/O节制芯片、键盘和面板节制开关接口、唆使灯插接件、扩大插槽、主板及插卡的直流电源供电接插件等元件。

以是小我觉得将主板纯真的觉得只是一块集成PC插槽的电路板是不切当的。当然平常的主板对PC机能的影响曾愈来愈小，但是主板就比如PC主机的骨骼和经络，挑选一块具备得当服从（比方ITX主板对装置兼容性和无线服从的需要）和与其余设置装备摆设相婚配的电气机能的主板仍是很有须要的，对于主板，用户首要需考兼容、不变性、扩大便可，优先倡议挑选支流型号品牌主板，不变性更有保障。

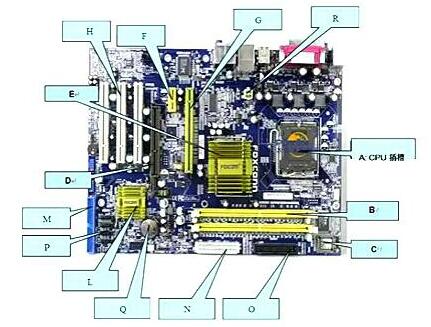

起首领会下主板各部件称呼：

A：CPU插槽

B：内存条插槽

C：BIOS芯片

D：AGP插槽

E：北桥芯片

F：PCI-E-1X芯片（最短）

G：PCI-E-16X芯片（防固点在上方）

H：PCI插槽（2条或3条平行，防固点鄙人方）

L：南桥芯片

M：IDE接口（并行）

N：电源插座

O：软驱插座FLOPY

P：SATA接口（串行）

Q：CMOS电池

R：CPU供电电源插座

主板的板型分类

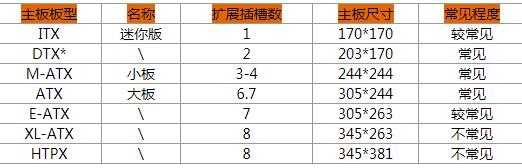

主板的板型分类是在挑选主板时起首要思考的题目之一，主板的板型会抉择整台PC的巨细与响应的扩大性。台式电脑的主板板型首要颠末数主板的扩大插槽数来辨别，以下是今朝罕见的主板板型。此中最罕见的便是ATX（大板），M-ATX（小板），ITX。ATX主板比拟适合装置在中塔机箱中，M-ATX比拟适合中塔\迷你塔机箱，ITX主板比拟适合HTPC机箱。E-ATX、XL-ATX、HTPX则绝对较少有相干产物，产物更多的集合在旗舰级产物或效力器级产物。

主板MOS管穿通击穿的特点

（1）穿通击穿的击穿点软，击穿进程中，电流有逐步增大的特点，这是由于耗尽层扩大较宽，产生电流较大。另外一方面，耗尽层展泛博轻易产生DIBL效应，使源衬底结正偏显现电流逐步增大的特点。

（2）穿通击穿的软击穿点产生在源漏的耗尽层相接时，现在源真个载流子注入到耗尽层中， 被耗尽层中的电场加速达到漏端，是以，穿通击穿的电流也有急剧增大点，这个电流的急剧增大和雪崩击穿时电流急剧增大差别，这时候候的电流相称于源衬底PN结正向导通时的电流，而雪崩击穿时的电流首要为PN结反向击穿时的雪崩电流，如不作限流，雪崩击穿的电流要大。

（3）穿通击穿普通不会显现粉碎性击穿。由于穿通击穿场强不达到雪崩击穿的场强，不会产生很多电子空穴对。

（4）穿通击穿普通产生在沟道体内，沟道表面不轻易产生穿通，这首要是由于沟道注入使表面浓度比浓度大组成，以是，对NMOS管普通都有防穿通注入。

（5）普通的，鸟嘴边沿的浓度比沟道中间浓度大，以是穿通击穿普通产生在沟道中间。

（6）多晶栅长度对穿通击穿是有影响的，随着栅长度增加，击穿增大。而对雪崩击穿，严酷来讲也有影响，但是不那末较着。

主板MOS管被击穿的缘由及处理计划

第一、MOS管自身的输出电阻很高，而栅-源极间电容又非常小，以是极易受外界电磁场或静电的感到而带电，而多数电荷便可在极间电容上组成相称高的电压(U=Q/C)，将管子粉碎。虽然MOS输出端有抗静电的保护办法，但仍需把稳看待，在存储和输送中最好用金属容器也许导电材料包装，不要放在易产生静电高压的化工材料或化纤织物中。拼装、调试时，工具、表面、任务台等均应精采接地。要防止操纵职员的静电烦扰组成的粉碎，如不宜穿尼龙、化纤衣服，手或工具在触摸集成块前最好先接一下地。对东西引线矫直盘曲某人工焊接时，利用的装备有须要精采接地。

第二、MOS电路输出真个保护二极管，其导通时电流容限普通为1mA 在可以或许显现过大瞬态输出电流(超出10mA)时，应串接输出保护电阻。而129#在早期设想时不参与保护电阻，以是这也是MOS管可以或许击穿的缘由，而颠末替代一个内部有保护电阻的MOS管应可防止此种生效的产生。另有由于保护电路接收的刹时能量无限，太大的刹时旌旗灯号和太高的静电电压将使保护电路落空结果。以是焊接时电烙铁有须要靠得住接地，以防泄电击穿东西输出端，普通利用时，可断电后利用电烙铁的余热停止焊接，并先焊其接地管脚。

MOS是电压驱动元件，对电压很敏感，悬空的G很轻易接管内部烦扰使MOS导通，内部烦扰旌旗灯号对G-S结电容充电，这个藐小的电荷可以或许储存很长时辰。在尝试中G悬空很危险，很多就由于如许爆管，G接个下拉电阻对地，旁路烦扰旌旗灯号就不会直通了，普通可以或许10~20K。

这个电阻称为栅极电阻。结果1：为场效应管供应偏置电压;结果2：起到泻放电阻的结果(保护栅极G~源极S)。榜首个结果好领会，这儿诠释一下第二个结果的道理：保护栅极G~源极S：场效应管的G-S极间的电阻值是很大的，如许只需有多数的静电就可以使他的G-S极间的等效电容两端产生很高的电压，若是不实时把这些多数的静电泻放掉，他两端的高压就有可以或许使场效应管产生误举措，乃至有可以或许击穿其G-S极;这时候候栅极与源极之间加的电阻就可以把上述的静电泻放掉，而后起到了保护场效应管的结果。
